XJK型浮選機的結構及工作原理詳解

在我國的浮選廠中，XJK型浮選機是一種使用廣泛的機械攪拌式浮選機，它又被稱為礦用機械攪拌式浮選機，屬于一種帶輻射葉輪的空氣自吸式機械攪拌浮選機。

它具有充氣量大，生產能力較大，維修方便等優點。本文主要介紹其結構和工作原理。

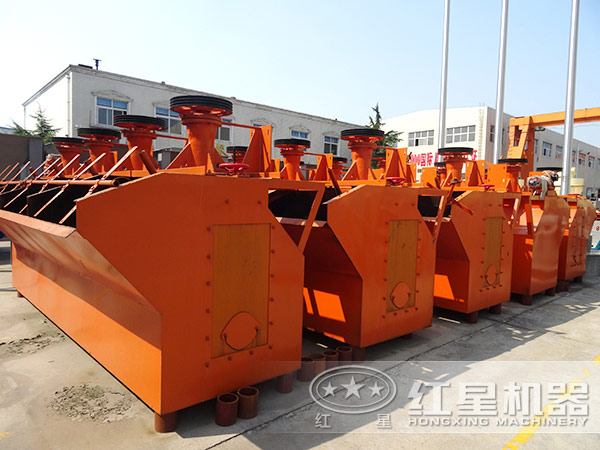

這種浮選機由兩個槽子構成一個機組，第一槽（帶有進漿管）為抽吸槽或稱吸入槽，第二槽（沒有進漿管）為自流槽或稱直流槽。

在第一槽與第二槽之間設有中間室。葉輪安裝在主軸的下端，主軸上端有皮帶輪，通過電機帶動旋轉。空氣由進氣管吸入。每一組槽子的礦漿面用閘門調節。

葉輪上方裝有蓋板和空氣筒（或稱豎管），此空氣筒上開有孔，用以安裝進漿管，中礦返回管或作礦漿循環之用，其孔的大小，可通過拉桿進行調節。

葉輪是用生鐵鑄成的圓盤，上面有6個輻射狀葉片。在葉輪上方5~6mm處，裝有蓋板。

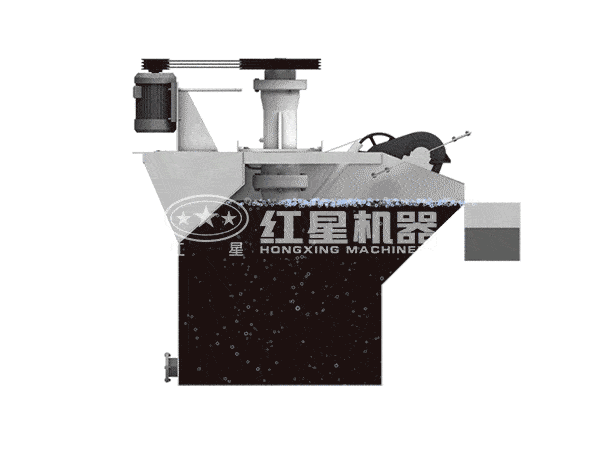

當浮選機工作時，礦漿由進漿管給到蓋板的中心處，葉輪旋轉產生離心力將礦漿甩出，在葉輪與蓋板間形成一定的負壓，外界的空氣便自動地經由進氣管而被吸入。

在葉輪的強烈攪拌作用下，礦漿與空氣得到充分的混合，同時氣流被分割成細小的氣泡。此外，在葉輪葉片的后方也會從礦漿中析出一些氣泡。礦化后的氣泡升浮至泡沫區后，用刮板刮出即得泡沫產品。
