球磨機給料設備結構工作原理解析

球磨機給料設備主要是電磁振動給料機，這里我們說是電磁振動機，主機是為供料設備，下面說一下球磨機給料設備結構和工作原理。

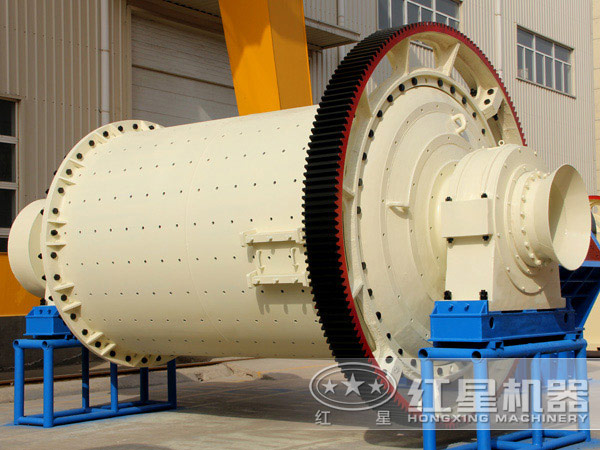

球磨機實拍圖

一、球磨機給料設備結構

電磁振動給料機由以下主要部分組成，見下圖：

球磨機喂料結構圖1

球磨機喂料結構圖2

二、球磨機給料機工作原理

如圖所示，它是一個雙質點定向強迫振動彈性系統。由料槽、聯接叉、銜鐵和料槽中物料的10-20%等質量組成M1，振動器殼體、鐵芯、線圈等組成質點M2， M1 和M2這兩個質點用一束彈簧板聯在一起，形成一個雙質點定向彈性系統。

電磁振動器的線圈由單相交流電源經可控硅整流后供電。當可控硅在交流電的正半周被觸發導通時，線圈通過脈動電流，鐵芯和銜鐵之間便產生脈沖電磁力在相互吸引，料槽即向后運動。電源經負半周時，可控硅承受反向電壓而關斷，線圈中無電流通過，電磁吸力消失，借助于彈簧板組在電源正周儲存的勢能，銜鐵彈簧鐵芯，料槽即向前運動。這樣，料槽就以交流電源的頻率w往復運動。由于料槽的地面與振動器的激振力作用線成20°夾角，因此料槽中的物料呈拋物線連續向前微躍運動。物料的抑起和落下在1/50秒內完成，所以物料看起來是均勻連續地運動。

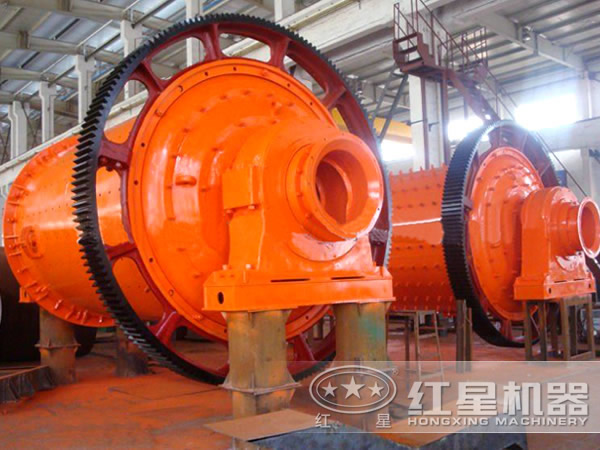

球磨機實拍圖

料槽的振幅與流過電磁振動器線領的電流以及給料機的自振頻率w0有關。根據機械振動的諧振原理，將給料機的自動頻率w0調整到與電磁激振力的頻率w（即電源頻率）相連，使其比值Z=w/ w0=0.85-0.9,機器在低臨界近共振的狀態下工作，因而消耗功率小，工作穩定。
